Line Jumper - flache SMD-Verbindungsbauteile

Die Line-Jumper sind flache SMD-Verbindungsbauteile, die zwischen zwei Leiterplatten montiert werden.

Sie dienen dazu, dass man die beiden Leiterplatten später über die Line-Jumper übereinander formt, wodurch man dann ein sehr genaues Abstandsmaß erhält.

Einsatzbereiche finden sich vor allem bei sehr kleinen Gehäusen, wie beispielsweise den 16mm Sicherungsgehäusen im Schaltschrankkomponentenbereich oder anderen, engen Gehäusesituationen, wo man gern noch eine zweite Platine parallel einbauen möchte.

Line Jumper
Line Jumper Anwendung

Die Anwendung von Line Jumps

Die Line-Jumper können auch in andere Positionen verformt werden, wobei sie üblicherweise immer ein klares Abstandsmaß gewährleisten.

Beachten Sie bitte, dass wir hier unsere Standardtypen auflisten, aber das Sie von uns auch Ihren speziellen Typ gefertigt bekommen können, wenn Sie ihn nicht in unserem Sortiment finden.

Wir bieten dazu immer wieder Work-Shops in unserem Haus an, in denen oft Spezialtypen gemeinsam erarbeitet werden.




Designhinweise

Da es sich bei den Line Jumpern um relativ filigrane Bauteile handelt, empfehlen wir Ihnen, dass Sie den Montagezwischenraum der beiden zu verbindenden Leiterplatten verschließen.

Sie können diesen Zwischenraum sehr einfach durch einen Fräs- oder Ritzsteg schließen, beachten Sie das bitte bei Ihrem Lay-Out.

Line Jumper Designhinweise
Line Jumper Footprints

Line Jumper Footprints

Für eine zuverlässige Verlötung dieser Bauteile, empfehlen wir Ihnen folgende Pad-Ausführung umzusetzen.

Unser Tipp ist dazu, dass Sie sich die nachfolgenden Footprints als Komplettbauteil in Ihrem Layoutprogramm einmalig anlegen, dann können Sie die Teile zukünftig schnell auf Position bringen.





Abstandsmaß 3mm

Line Jumper Abstandsmass 3mm
Line Jumper Abstandsmass 3mm Tabelle

Abstandsmaß 4mm

Line Jumper Abstandsmass 4mm
Line Jumper Abstandsmass 4mm Tabelle

Abstandsmaß 5mm

Line Jumper Abstandsmass 5mm
Line Jumper Abstandsmass 5mm Tabelle

Abstandsmaß 6mm

Line Jumper Abstandsmass 6mm
Line Jumper Abstandsmass 6mm Tabelle

Abstandsmaß 7mm

Line Jumper Abstandsmass 7mm

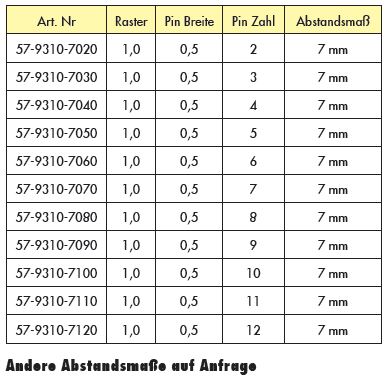

Line Jumper Abstandsmass 7mm Tabelle

Abstandsmaß 8mm

Line Jumper Abstandsmass 8mm
Line Jumper Abstandsmass 8mm Tabelle

Abstandsmaß 9mm

Line Jumper Abstandsmass 9mm
Line Jumper Abstandsmass 9mm Tabelle

Abstandsmaß 10mm

Line Jumper Abstandsmass 10mm
Line Jumper Abstandsmass 10mm Tabelle

Abstandsmaß 11mm

Line Jumper Abstandsmass 11mm
Line Jumper Abstandsmass 11mm Tabelle

Abstandsmaß 12mm

Line Jumper Abstandsmass 12mm
Line Jumper Abstandsmass 12mm Tabelle
